Planet Dişli Motorları Nasıl Çalışır?
Piyasada bulunan çeşitli dişli motorları ile dişli motor endüstrisindeki acemiler, her bir dişli motor tipinin hizmet ettiği işlevleri anlamakta zorlanabilirler. Bu potansiyel olarak uzun vadeli bir öğrenme ve bilgiyi teşvik etme sürecine yol açar. Bu makale, en yaygın dişli motor türü olan planet dişli motorların ana noktalarının çoğunu göstermektedir. Başka bir deyişle, bir planet dişli motor, bir planet dişli kutusu/planet dişli kutusu olan bir motoru ifade eder. Bir DC motorla birleştirildiğinde, DC planet dişli motor olarak bilinir ve bunlardan en yaygın olanı 12V ve 24V DC planet dişli motorlardır. Bu nedenle, planet dişli kutusunun yapısını öğrenmeliyiz.

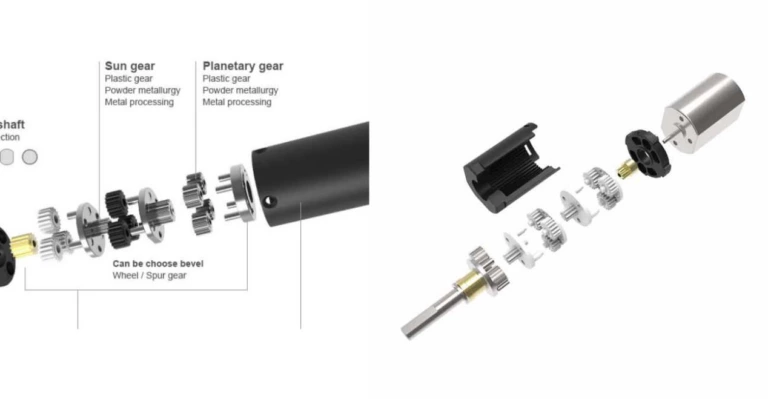

Planet dişli kutuları normalde üç parçadan oluşur: bir güneş dişlisi, planet dişliler (veya “uydu dişliler”) ve bir halka dişli. Güneş dişlisi genellikle merkeze yerleştirilir ve gezegen dişlileri güneş dişlisinin etrafında dönerek tork alır. Dış halka dişli (alt mahfazaya atıfta bulunur) planet dişlilerle iç içe geçer. Bu, bir mikro planet dişli motorunun bir görüntüsüdür. Planet dişli motor
Planet Dişli Motorları Nasıl Çalışır?
Güneş dişlisi motorun tahriki altında döndüğünde, gezegen dişlileri güneş dişlisine geçer ve dönmeye başlar. Planet dişliler, planet dişli kutusu muhafazasının iç duvarındaki halka dişli ile aynı anda birbirine geçer. Döner tahrik kuvveti altında, planet dişli sonunda güneş dişlisi ile aynı yönde döner ve güneş dişlisi etrafında bir "devrim" hareketi oluşturur. Her bir planet dişli kutusu genellikle birden fazla planet dişliye ("çok kademeli" olarak da bilinir) sahiptir. Giriş mili ve güneş dişlisinin dönme tahrik kuvvetinin birleşik hareketi ile, merkezi güneş dişlisi etrafında dönerler ve planet dişli kutusunun çıkış torkunu iletirler.
Planet dişli redüktör motorunun giriş hızının (yani güneş dişlisinin hızı) çıkış hızından daha yüksek olduğunu görmek kolaydır, bu nedenle genellikle planet dişli redüksiyon motoru olarak adlandırılır. Motor ve çıkış hızı arasındaki hız oranı, planet redüktörün redüksiyon oranı veya kısaca "dişli oranı" olarak adlandırılır ve genellikle ürün spesifikasyonlarında "i" harfi ile belirtilir. Dişli oranı, halka dişli ve güneş dişlisindeki diş sayısı ile belirlenir. Genel olarak, tek kademeli redüksiyon dişlisine sahip planet redüktörün dişli oranı genellikle 3 ile 10 arasındadır. Dişli oranı 10'dan fazla olan bir planet dişli motor, iki kademeli (veya daha fazla) bir planet dişli redüktör gerektirir.
Planet Dişli Motorların Avantajları
- Yüksek tork: Daha fazla diş temas halindeyken, mekanizma daha büyük torku daha düzgün bir şekilde iletebilir ve buna dayanabilir.
- Dayanıklı ve verimli: Yatak, şaftı doğrudan dişli kutusuna bağlayarak sürtünmeyi azaltabilir. Daha iyi yuvarlanma ve düzgün çalışma sağlarken aynı zamanda verimliliği artırır.
- Kurulumu kolay: Silindirik bir dişli kutusunda bulunan mekanizması hemen hemen her alana kurulabilir.
- Etkileyici hassasiyet: Dönme açısı sabittir, bu da dönme hareketinin doğruluğunu ve kararlılığını artırır.
- Kompakt boyut: Planet dişli motor, birden fazla dişlinin birbirine geçtiği ve bir güneş dişlisinin etrafında döndüğü planet yapısı nedeniyle kompakt ve küçük olabilir. Bu, 3.4 mm, 4 mm veya 6 mm planet dişli motora ulaşır.
- Düşük gürültü: Çoklu dişliler daha fazla yüzey teması sağlar. Yuvarlanma çok daha yumuşaktır ve sıçramalar neredeyse yoktur.
Planet dişli motorlar genellikle sınırlı bir alanda hızı önemli ölçüde düşürmeniz ve torku artırmanız gerektiğinde kullanılır. Belirli uygulamalar için bu durumlara başvurabilirsiniz. Ancak fiili kullanımda çap, voltaj, giriş hızı ve tork gibi parametrelerin özelleştirilmesi gerekir. Dişli motor özelleştirmesine ihtiyacınız varsa, çeşitli planet tahrik sistemleri geliştirmede lider bir uzman olan ZHAOWEI size yardımcı olmak için burada.
