8mm Fırçasız Çekirdeksiz Motor

Modeli：MC0824-01

MC0824-01 motor, elde taşınan cihazın minyatürleştirilmesini kolaylaştıran 08 mm'lik kompakt bir çapa sahiptir. Tescilli bobin tasarımı ve optimize edilmiş yatak düzeneği, 60.000 rpm'ye kadar etkileyici hızlara olanak tanır. Daha düşük güç kayıpları ile motor daha yüksek verimliliğe ulaşarak vuruntu torku olmadan düzgün dönüş sağlar. MC0824-01 motor, maksimum performans-fiyat oranı sunarak onu çeşitli uygulamalar için cazip bir seçim haline getiriyor.

anma gerilimi:

12V

Toplam uzunluk:

24 mm

Bize Ulaşın Tarih sayfası pdf

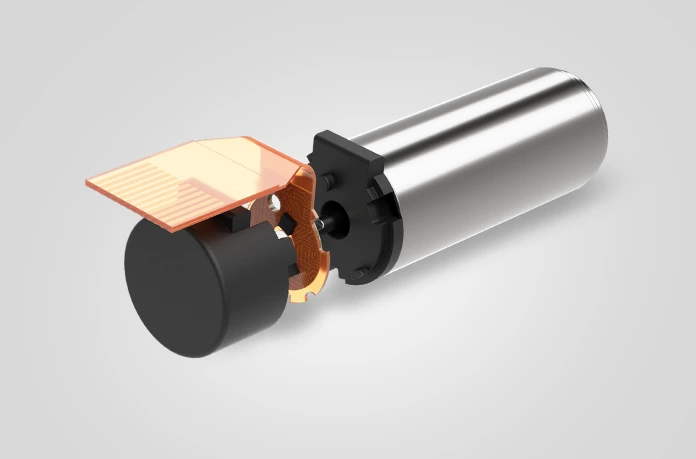

8mm Fırçasız Çekirdeksiz Motor

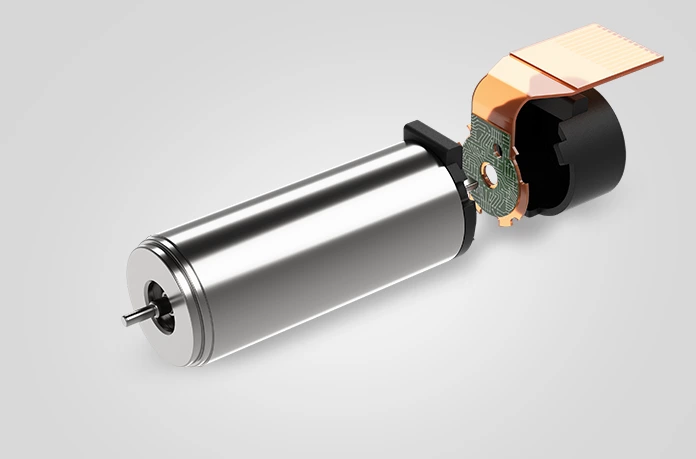

8mm Fırçasız Çekirdeksiz Motor
8mm Fırçasız Çekirdeksiz Motor

Ürünün Öne Çıkan Noktaları

  • Tek katmanlı sarımın endüstri normundan ayrılan, gelişmiş çok katmanlı sarımla bobin tasarımını dönüştürün. Bobin kabı montajından sonra uluslararası düzeyde motor performansı elde edin.
  • Demir zorlayıcılığını vurgulayan yüksek performanslı sinterlenmiş NdFeB ile mıknatıslı çelik tasarımını yükseltin. Dış çapı azaltın, dönme eylemsizliğini azaltın ve artan elektromanyetik hava boşluğu sayesinde hava soğutmasını artırın.
  • Optimum performans için stator çekirdeklerinde devrim yapın: hacmi artırın, vakum geçirmez bir yüzey sağlayın ve ısı dağılımını ve yalıtım güvenilirliğini artırmak için kabloları doğrudan bağlayın.

Uygulamalar

  • Tıbbi cihaz
  • Hassas Robotik
  • Havacılık ve Uzay
  • Otomotiv Sistemleri
  • Endüstriyel Otomasyon

Özelleştirme Mevcuttur

  • Planet dişli kutuları
  • Spur dişli kutuları
  • Kodlayıcılar
  • Denetleyiciler

Ürün parametreleri

Motor Verileri
Nominal voltaj (V) 12
Yük hızı yok (rpm) 38500
Yük akımı yok (mA) 70
Nominal hız (rpm) 25500
Nominal tork (maks. sürekli tork) (mNm) 0,85
Nominal akım (maks. sürekli akım) (A) 0,5
Durma torku(mNm) 3.5
Durma akımı (A) 1.65
Maks. yeterlik (%) 67
Özellikler
Terminal direnci fazdan faza (Ω) 8.4
Terminal endüktansı fazdan faza (mH) 0,05
Tork sabiti (mNm/A) 2.22
Hız sabiti (dev/dak/V) 3155
Hız/tork eğimi (dev/dak/mNm) 11000
Mekanik zaman sabiti (ms) 2.87
Rotor ataleti (gcm2) 0,024

Özellikler

Termal veriler
Termal dirençli muhafaza-ortam 36,6 K/W
Termal dirençli sargı muhafazası 7,5 K/W
Termal zaman sabiti sargısı 3,2 sn
Termik zaman sabitli motor 210 sn
Ortam sıcaklığı -20~+100°C
Maks. sarma sıcaklığı +125°C
Mekanik veriler (önceden yüklenmiş bilyalı rulmanlar)
Maks. hız 40 000 dev/dak
Eksenel yükte eksenel oynama < 0,15 N 0 mm
> 0,15 N maks. 0,06 mm
Radyal oyun önceden yüklenmiş
Maks. eksenel yük (dinamik) 2 N
Maks. Pres geçme kuvveti (statik) 10 N

Teknik İllüstrasyon

technical
