16mm Fırçasız Motor

Modeli:

Gerilim
3-24V
Anma Hızı
6-1875 rpm
Nominal Tork Maks. (gf.cm)
3000-5000 gf.cm
Nominal Tork Maks. (mNm)
294.2-490.33 mNm
Azaltma Oranı
4-1296
Toplam uzunluk
38,4-48,3 mm
Soruşturma

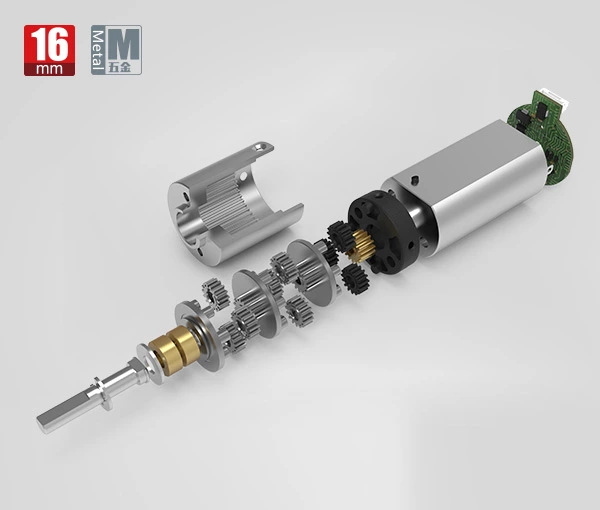

16mm Fırçasız Motor

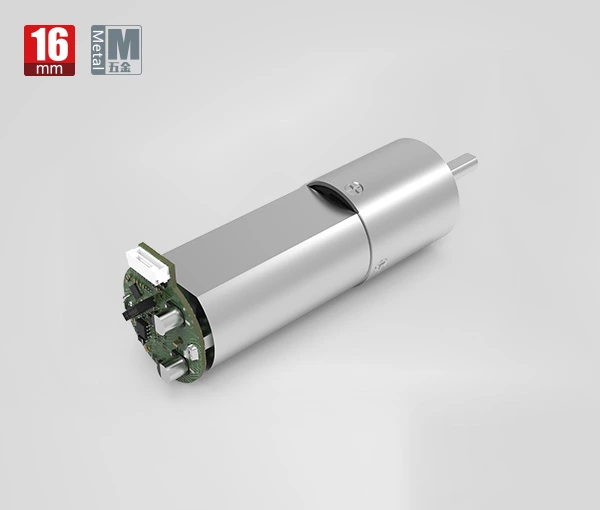

16mm Fırçasız Motor

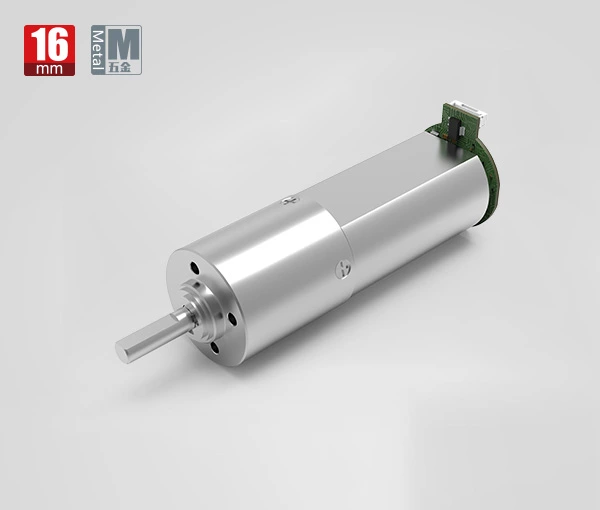

16mm Fırçasız Motor

Şanzıman Özellikleri:

Rulman Gözenekli yatak Rulman yatağı
Eksenel Endplay ≤0.3mm ≤0.3mm
Çıkış Miline Radyal Yükleme ≤20N ≤30N
Çalışma sıcaklığı -30℃ ~ +100℃

parametreler:

Şanzıman Aşamaları 1 2 3 4
Azaltma Oranı 4/6 16/24/36 64/96/144/216 256/384/576/864/1296
Maks Nominal Tork (gf.cm max) 5000 5000 5000 5000
Maks Anlık Tork (gf.cm max) 10000 10000 10000 10000
Şanzıman Verimliliği (%) 90 85 80 75
Uzunluk (mm) 11.5 14.8 18.1 21.4

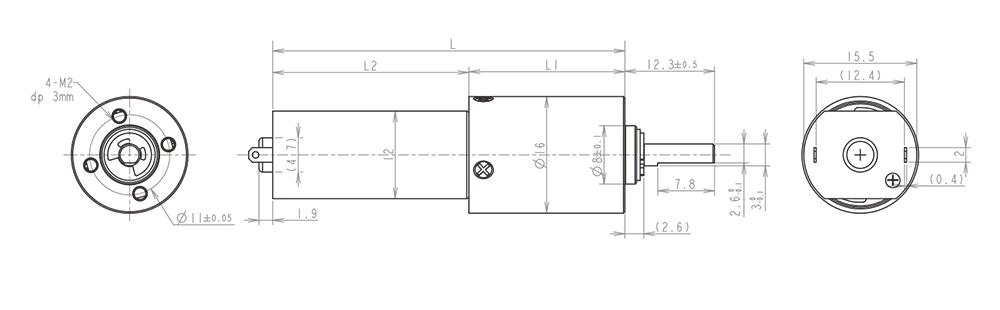

Resim çizme:

16mm şanzıman çizimi

Motor Özellikleri:

Motorlar (Opsiyonel) Fırçalı DC motor, BLDC motor, Çekirdeksiz motor, Step motor
Voltaj (Opsiyonel) 3-24V
Giriş Hızı ≤15000rpm
Akım 300mA maks

Performans verisi:

modeli Anma Hızı Max hız Maksimum Anma Tork Maksimum Anında Tork Azaltma Oranı Uzunluk Toplam uzunluk
  rpm rpm gf.cm gf.cm   mm mm
ZWBMD016016-4 1875 7500 5000 10000 4 11.5 38.4
ZWBMD016016-6 1250 5000 5000 10000 6 11.5 38.4
ZWBMD016016-16 469 1875 5000 10000 16 14.8 41.7
ZWBMD016016-24 313 1250 5000 10000 24 14.8 41.7
ZWBMD016016-36 208 833 5000 10000 36 14.8 41.7
ZWBMD016016-64 117 469 5000 10000 64 18.1 45.0
ZWBMD016016-96 78 313 5000 10000 96 18.1 45.0
ZWBMD016016-144 52 208 5000 10000 144 18.1 45.0
ZWBMD016016-216 35 139 5000 10000 216 18.1 45.0
ZWBMD016016-256 29 117 5000 10000 256 21.4 48,3
ZWBMD016016-384 20 78 5000 10000 384 21.4 48,3
ZWBMD016016-576 13 52 5000 10000 576 21.4 48,3
ZWBMD016016-864 9 35 5000 10000 864 21.4 48,3
ZWBMD016016-1296 6 23 5000 10000 1296 21.4 48,3

* Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir. Bunlar yalnızca referans amaçlıdır ve gerektiği gibi özelleştirilebilir.
