24V DC Dişli Motor (16mm)

Modeli:

Gerilim
3-24V
Yük Akımı
300mA
Anma Hızı
6-1875rpm
Nominal Tork Maks. (gf.cm)
3000-5000gf.cm
Nominal Tork Maks. (mNm)
294.2-490.33mNm
Azaltma Oranı
4-1296
Toplam uzunluk
38,4-48.3 mm
Soruşturma

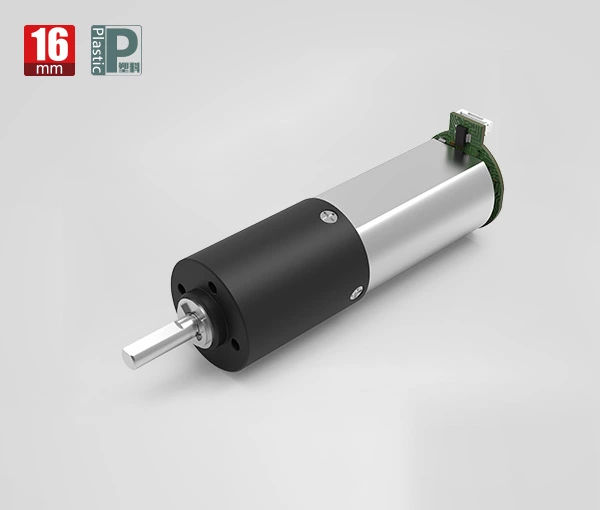

16mm DC Dişli Motor

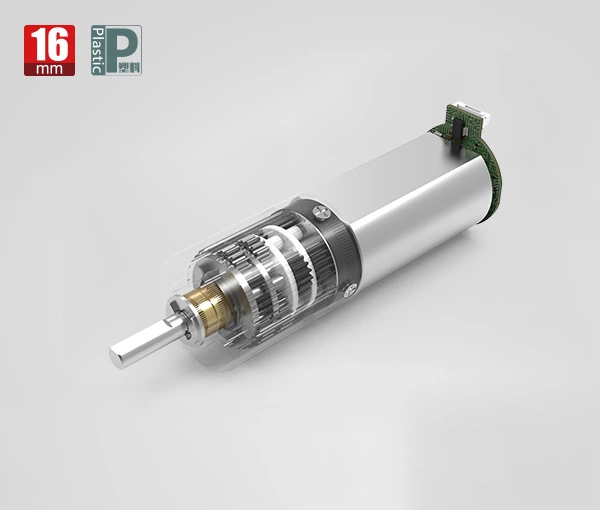

16mm DC Dişli Motor

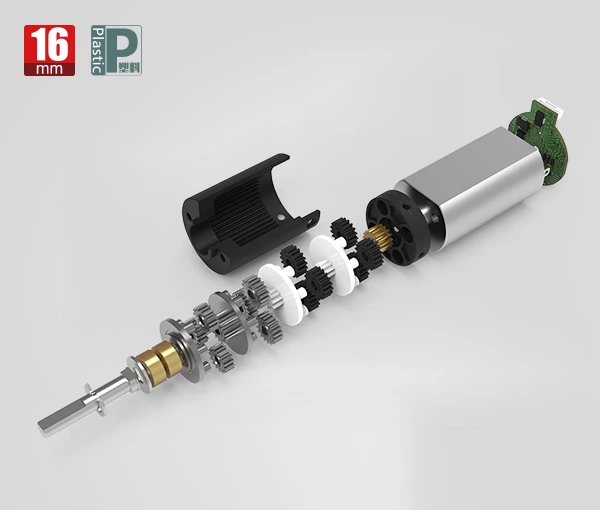

16mm DC Dişli Motor

Şanzıman Özellikleri:

Rulman Gözenekli yatak Rulman yatağı
Eksenel Endplay ≤0.3mm ≤0.3mm
Çıkış Miline Radyal Yükleme ≤10N ≤20N
Çalışma sıcaklığı -20℃ ~ +85℃

parametreler:

Şanzıman Aşamaları 1 2 3 4
Azaltma Oranı 4/6 16/24/36 64/96/144/216 256/384/576/864/1296
Maks Nominal Tork (gf.cm max) 3000 3000 3000 3000
Maks Anlık Tork (gf.cm max) 6000 6000 6000 6000
Şanzıman Verimliliği (%) 85 73 65 58
Uzunluk (mm) 11.5 14.8 18.1 21.4

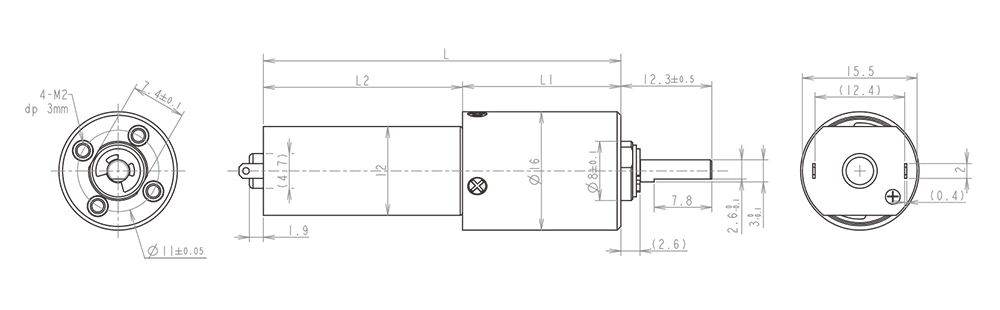

Resim çizme:

16mm şanzıman çizimi

Motor Özellikleri:

Motorlar (Opsiyonel) Fırçalı DC motor, BLDC motor, Çekirdeksiz motor, Step motor
Voltaj (Opsiyonel) 3-24V
Giriş Hızı ≤15000rpm
Akım 300mA maks

Performans verisi:

modeli Anma Hızı Max hız Maksimum Anma Tork Maksimum Anında Tork Azaltma Oranı Uzunluk Toplam uzunluk
  rpm rpm gf.cm gf.cm   mm mm
ZWBPD016016-4 1875 7500 3000 6000 4 11.5 38.4
ZWBPD016016-6 1250 5000 3000 6000 6 11.5 38.4
ZWBPD016016-16 469 1875 3000 6000 16 14.8 41.7
ZWBPD016016-24 313 1250 3000 6000 24 14.8 41.7
ZWBPD016016-36 208 833 3000 6000 36 14.8 41.7
ZWBPD016016-64 117 469 3000 6000 64 18.1 45.0
ZWBPD016016-96 78 313 3000 6000 96 18.1 45.0
ZWBPD016016-144 52 208 3000 6000 144 18.1 45.0
ZWBPD016016-216 35 139 3000 6000 216 18.1 45.0
ZWBPD016016-256 29 117 3000 6000 256 21.4 48,3
ZWBPD016016-384 20 78 3000 6000 384 21.4 48,3
ZWBPD016016-576 13 52 3000 6000 576 21.4 48,3
ZWBPD016016-864 9 35 3000 6000 864 21.4 48,3
ZWBPD016016-1296 6 23 3000 6000 1296 21.4 48,3

* Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir. Bunlar yalnızca referans amaçlıdır ve gerektiği gibi özelleştirilebilir.
