Akıllı Enerji Ölçer için Dişli Motorlar
Elektrik enerjisinin gelişiminin ve kullanımının hızlanmasıyla birlikte, akıllı şebekelerin akıllı terminalleri, elektrik gücü ölçümü ve zamanlaması, faturalandırma, ana bilgisayarlarla iletişim ve güç yönetimi gibi işlevlerle yavaş yavaş akıllı sayaçları kullanmaya başlamıştır. Şu anda akıllı sayaçlar kabaca iki kategoriye ayrılabilir: elektromekanik enerji sayaçları ve elektronik enerji sayaçları. Mikro dişli tahrik sistemimiz ile enerji sayaçları akıllıca yönetilebilir ve kullanılabilir.
ZHAOWEI Elektromekanik Enerji Akıllı Sayaç Tahrik Sistemi
Elektromekanik enerji ölçer, dijital bir darbe sinyali elde etmek için bir elektronik ölçüm devresi kullanır ve ardından enerji sayım değerini elde etmek için kod çarkını sürmek için bir mikro motor kullanır. Bu yapı bir elektronik sayaç için basit ve uygulanabilir, ancak devrenin gereksinimleri yüksektir. Tüm sayaçların elektrik enerjisi değerini sabit bir orana göre karşılık gelen sayıda dijital darbeye dönüştürmesi gerekir, ardından mikromotor kod çarkını döndürür.
Halihazırda, sayacın doğruluğunu ve ürünün tutarlılığını geliştirmek için, piyasadaki elektromekanik enerji sayaçları, bileşenleri taramak ve yarı mamul ürünleri ayarlamak için üretim sürecinde yüksek miktarda insan ve malzeme kaynağına ihtiyaç duyar. uzun üretim döngülerinde ve yüksek maliyetlerde.
Bu sorunu çözmek için elektronik sayma cihazı ile mikro motor tahrik sisteminin önüne dişli redüksiyon motoru ekledik. Planet dişli kutusu yapısı, kod tekerleği tahrik sisteminin elektronik sayım cihazını optimize etmek için kullanılır. Ayrıca, mikro motor tarafından tahrik edilen kod tekerleğini stabilize etmek ve küçük hacimli ürünlerin eş merkezliliği ve tekdüze hızı ile ilgili sorunları çözmek için çalışır ve her bir metrenin elektrik enerjisi değerini sabit bir orana göre karşılık gelen sayıda dijital darbeye dönüştürmesine izin verir ve karakter çarkını doğru hızda döndürmek için mikromotoru sürmek. Otomatik ölçüm ve faturalandırma ve kontrol sağlamak için üretim maliyetini ve döngüsünü büyük ölçüde azaltır ve akıllı sayaçların doğru okunması sorununu çözer.

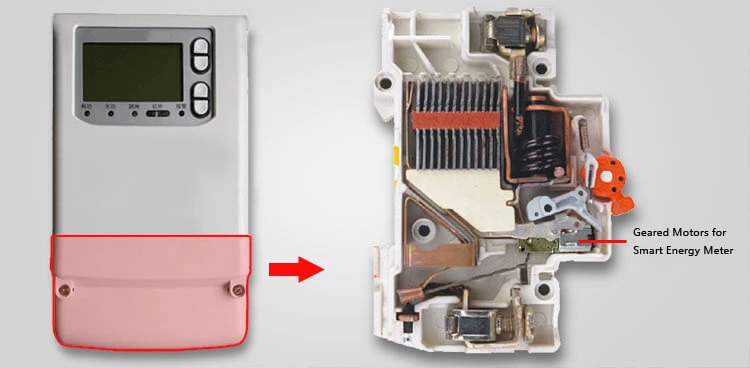

Akıllı Enerji Sayacı

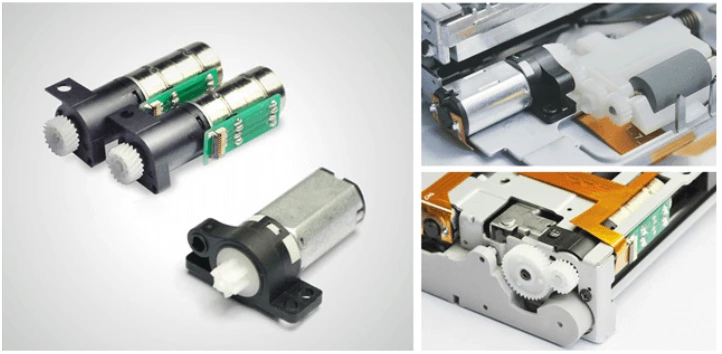

Akıllı Enerji Ölçer için Dişli Motorlar
ZHAOWEI Elektronik Enerji Ölçer Tahrik Sistemi
Elektronik enerji sayaçları elektromekanik enerji sayaçlarından daha küçüktür, daha güvenilirdir ve daha az güç tüketir, ancak elektronik enerji sayaçlarının hizmet ömrü ve güvenilirliğinin acilen iyileştirilmesi gerekmektedir.
Elektronik enerji sayaçlarının arıza mekanizması, mekanik enerji sayaçlarının arıza mekanizması ile aynı değildir. Mekanik enerji sayaçlarının arıza mekanizması mekanik aşınma tipindedir. Bir arıza meydana geldiğinde, sayaç hala güç sağlayabilir ve etkisi nispeten küçüktür. Elektronik enerji sayaçlarının arıza mekanizması düzensizdir. Bir arıza meydana geldiğinde, elektrik kesintisine, ekran sorunlarına veya geçmiş ölçüm verilerinin kaybına neden olabilir ve bu da elektrik şebekesinde ölçülemez ekonomik kayıplara neden olur. Aynı zamanda, elektronik enerji sayaçları, zayıf parazit önleme özellikleri gibi dezavantajlara sahiptir.
Bu sorunu çözmek için elektronik enerji sayacının devre kesici kontrolörüne akıllı bir otomatik kilitleme işlevi ekledik. Döngü kontrol sisteminin kararlı çalışmasının, sayacın akıllı kontrolörünün sınırlı bir alanında sürülebileceğini ve yalnızca belirtilen yönde dönüşe izin verildiğini göz önünde bulundurarak, döngü için enjeksiyon kalıplamalı 10 mm'lik bir planet dişli kutusu ve türbin ekleri benimsedik. denetleyici şanzıman. Böylece şanzıman yapısı küçük bir hacme, yüksek torka ve kendi kendini kilitleme işlevine sahiptir.

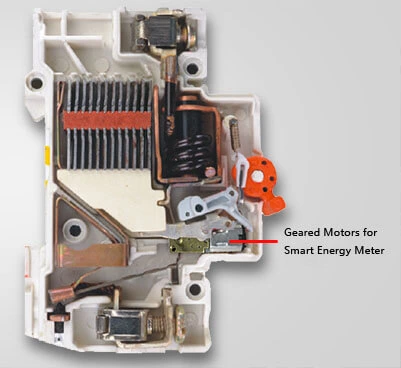

Bu tasarımdaki devre kontrol dişli kutusu, motorun aktif ucunun gücünü harici yüklere tepki vermeden iletebilen elektronik enerji sayacının ters kendi kendini kilitlemesini gerçekleştirebilir, böylece harici yükü izole eder ve akıllıyı etkilemesini önler. Sayacın kendi mekanizmaları. Olası bir hasarla karşılaşıldığında, ZHAOWEI akıllı sayaç dişli motoru (döngü denetleyici dişli motoru olarak da adlandırılır) otomatik olarak duracaktır, bu da hizmet süresini iyileştirir, ani bir elektrik kesintisi sırasında veri kaybı sorununu önler ve veri güvenliğini korur.
Akıllı Enerji Ölçer için ZHAOWEI Şanzıman Spesifikasyonu
Gerilim: 1.5V
Azaltma Oranı: 171:1
Yüksüz Akım: ≤160mA
Yüksüz Hız: 30±15rpm
Çalışma Sıcaklığı: -30℃–80℃
Gürültü: ≤50 dB
Akıllı enerji sayaçları için şanzıman kademesi, redüksiyon oranı, çıkış hızı ve torku müşteri gereksinimlerine göre özelleştirilebilir.
