Planet Dişli Takımları nelerdir?

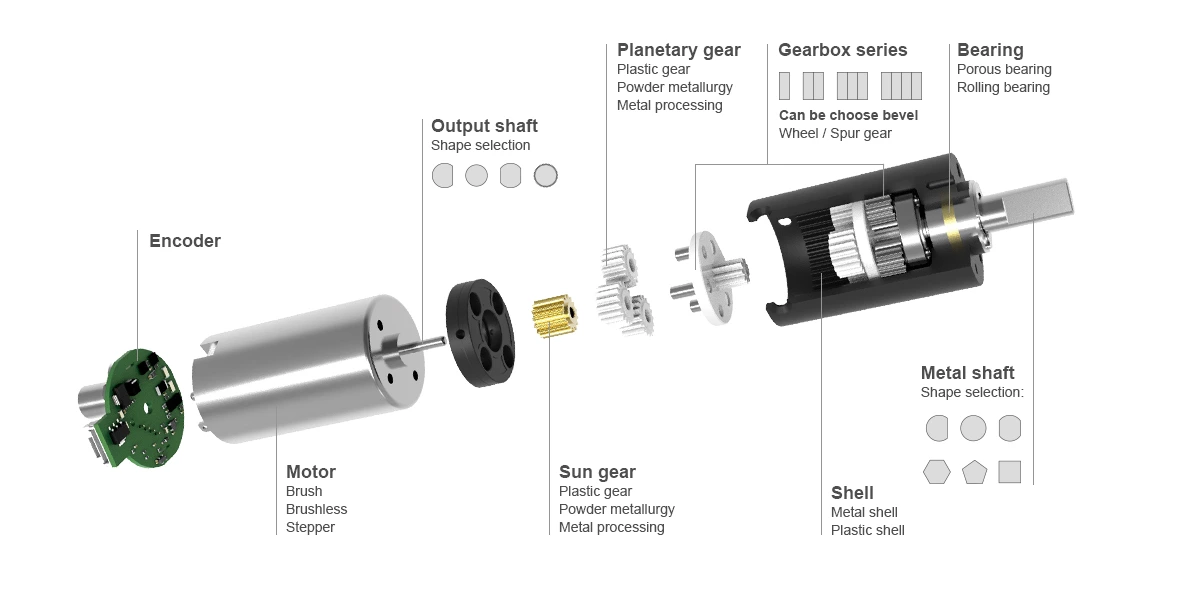

Bir planet dişli takımı, planet dişli, güneş dişlisi ve iç halkadan oluşur ve tek kademeli bir planet dişli kutusu olarak bilinir. Planet dişli kademe numaraları, planet dişli setlerinin sayısını gösterir. Bir planet redüktör, bir planet dişli kutusu ve bir motordan oluşur. Planet redüktörlerin geri tepmesi: çıkış ucunu sabitleyin ve giriş ucunun nominal tork (+-2% tork) üretmesini sağlamak için giriş ucunu saat yönünde ve saat yönünün tersine çevirin. Planet redüktörün giriş ucu, dönüş boşluğu olan hafif bir açısal yer değiştirmeye sahiptir. Birim, bir derecenin altmışta birine eşit olan "yay dakikası" olarak bilinir. Bazıları buna tepki olarak atıfta bulunur. Bir planet redüktör, yaygın olarak kullanılan bir endüstriyel üründür. Çıkış torkunu arttırırken motorun hızını düşürür. Planet redüktör, kaldırma, kazı, nakliye ve inşaat gibi sektörlerde destekleyici bir bileşen olarak kullanılabilir.

Yukarıda bahsedildiği gibi, bir planet redüktör grubuna tek kademeli dişli redüktörü denir. İkinci kademeli bir planet redüktör, iki kademeli bir planet dişli sistemi olduğu anlamına gelir ve üç kademeli bir planet redüktör, üç kademeli bir planet dişli sistemi olduğu anlamına gelir. Bir planet dişli takımı daha büyük bir aktarım oranına ulaşamayacağından, daha büyük aktarım oranları elde etmek için kullanıcının gereksinimlerini karşılamak için bazen 2 veya 3 takıma ihtiyaç duyulur. Planet dişli setlerinin sayısındaki artış nedeniyle, 2 kademeli veya 3 kademeli redüktörün toplam uzunluğu artar ve verim düşer.

Genel olarak, planet redüktörün aşama sayısı 1, 2 ve 3'e ayrılır. Planet redüktörün yaygın olarak kullanılan redüksiyon oranı:

• Seviye 1: 3, 4, 5, 7, 10
• Seviye 2: 15, 20, 30, 35, 40, 50, 70, 90, 100

Tek kademeli planet dişli kutusu ile iki kademeli planet dişli takımı arasındaki fark:

1. Dişli takımlarının sayısındaki fark.
2. Verimlilik farkı, iki kademeli planet dişli takımının verimliliği, tek kademeli dişli redüktöründen daha düşüktür.
3. Uzunluk farkı, iki kademeli planet redüktör, tek kademeli planet redüktörden uzunlamasına daha uzundur.
4. İletim oranındaki fark, iki kademeli planet dişli takımı, tek kademeli planet dişli kutusundan daha büyük bir iletim oranına sahiptir.
