Mikro Pan ve Tilt Parametreleri için Fırçasız Motor
Fırçasız pan-tilt motoru, hava fotoğrafçılığında otomatik dönen pan/tilt için kullanılan bir şanzıman dişli motorudur. Ana şanzıman yapısı, bir tahrik motoru (mikro motor) ve bir dişli kutusu (redüktör) tarafından monte edilen bir redüksiyon dişli motorudur. Yavaşlama, aktarma ve dönüş hızını kontrol etme etkilerine sahiptir. Farklı modeller için kullanılan dişli pan ve tilt başlı motorun teknik parametreleri farklıdır ve genellikle çıkış hızı, redüksiyon oranı, çıkış torku, şanzıman doğruluğu, şanzıman gürültüsü ve şanzıman yapı tipleri gibi özelleştirilmiş teknik parametrelerle geliştirilirler. ZHAOWEI Machinery & Electronics Co., Ltd, özelleştirilmiş teknik parametrelerle bir dizi dişli motor geliştirme ve üretim yöntemi sağlar. Çap: 3.4mm-38mm, voltaj: 24V altında, çıkış gücü: 50W altında, çıkış hızı: 5rpm-2000rpm, redüksiyon oranı: 5-1500, çıkış torku: 1.0 gf.cm -50kgf.cm. Geri tepme 1-2 ark dakikadır ve dişli şanzıman gürültüsü 45dB'nin altındadır.
Mikro Pan ve Tilt için Fırçasız Motor Parametreleri:
| Malzeme | Metal |
|---|---|
| Dış çap | 12 mm |
| Çalışma sıcaklığı | -20℃~+85℃ |
| dönme yönü | cw&ccw |
| Dişli boşluğu | ≤3° |
| Voltaj (Opsiyonel) | 3V~24V |
| Rulman | Gözenekli yatak/Rulman |
| giriş hızı | ≤30000rpm |
| eksenel oyun sonu | ≤0.3mm/≤0.2mm |
| Akım | 250mA maksimum |
| Çıkış milinde radyal yük | ≤10N/≤20N |
| Motorlar (Opsiyonel) | Step/DC/Çekirdeksiz Motor |
Dişli Pan ve Yatırma Kafası için Fırçasız Motorun Özelleştirilmesi
Proje Adı: Akıllı Motorlu Pan ve Tilt Başlığı
Proje Geçmişi: Manuel panoramik pan-tilt ile karşılaştırıldığında, akıllı motorlu pan ve tilt kafasının önemli özelliği, çalıştırmanın, çekmenin ve otomatikleştirmenin kolay olmasıdır. Fırçasız pan tilt motoru, drone hava fotoğrafçılığı, manzara fotoğrafçılığı, grup fotoğraf çekimi, üç boyutlu panoramik ekran ve sanal animasyon üretimi için kullanılabilir.

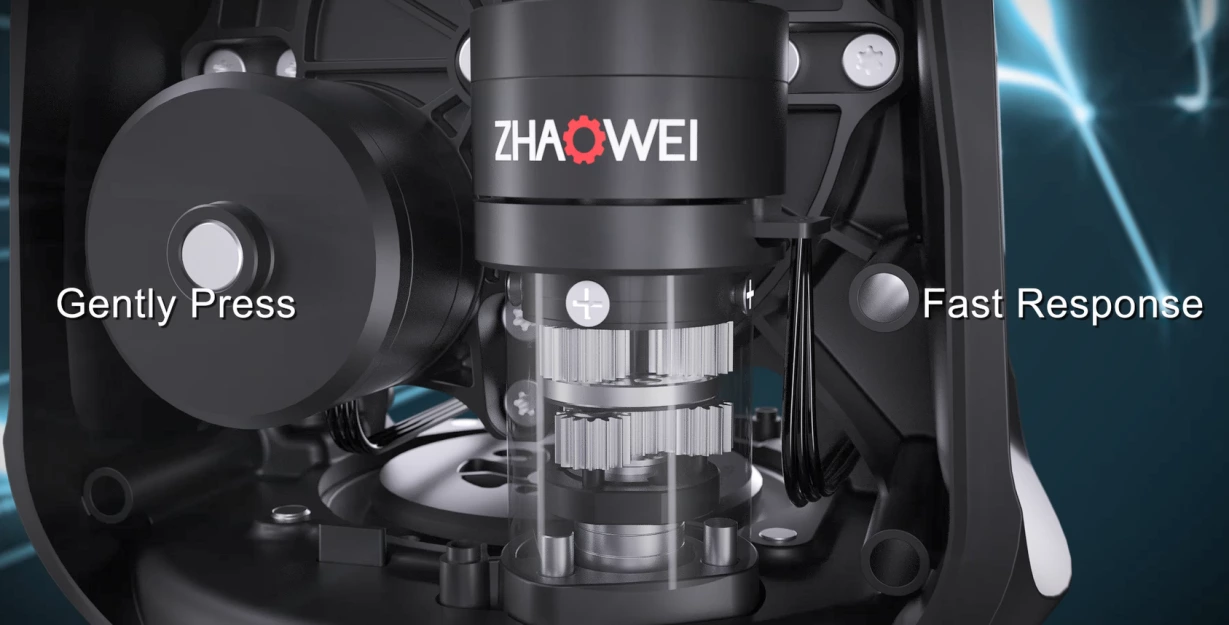

Başarı: ZHAOWEI, mikro dişli motorunun geliştirilmesine kendini adamıştır. Mikro pan tilt dişli motor, şanzıman tahrik motoru olarak sabit mıknatıslı DC motoru benimser. Sonsuz dişli ve helisel dişli, motorlu pan ve tilt kafasının titreşimini ve gürültüsünü etkili bir şekilde azaltmak için iletim mekanizması olarak kullanılır. Sıradan pan ve tilt kafası, kullanım sırasında aralıklı titremeye sahip olacaktır. ZHAOWEI, dişli diş profili sonlu elemanının analizi yoluyla hizmet ömrünü uzatır ve geri tepmeyi azaltır.
