Şanzıman Özellikleri:
| Rulman |
Gözenekli yatak |
Rulman yatağı |
| Eksenel Endplay |
≤0.1mm |
≤0.1mm |
| Çıkış Miline Radyal Yükleme |
≤50N |
≤100N |
| Çalışma sıcaklığı |
-20℃ ~ +85℃ |
parametreler:
| Şanzıman Aşamaları |
1 |
2 |
3 |
4 |
| Azaltma Oranı |
4/6 |
16/24/36 |
64/96/144/216 |
256/384/576/864/1296 |
| Maks Nominal Tork (gf.cm max) |
8000 |
8000 |
8000 |
8000 |
| Maks Anlık Tork (gf.cm max) |
20000 |
20000 |
20000 |
20000 |
| Şanzıman Verimliliği (%) |
85 |
73 |
65 |
58 |
| Uzunluk (mm) |
19.1 |
26.4 |
33.7 |
41.0 |

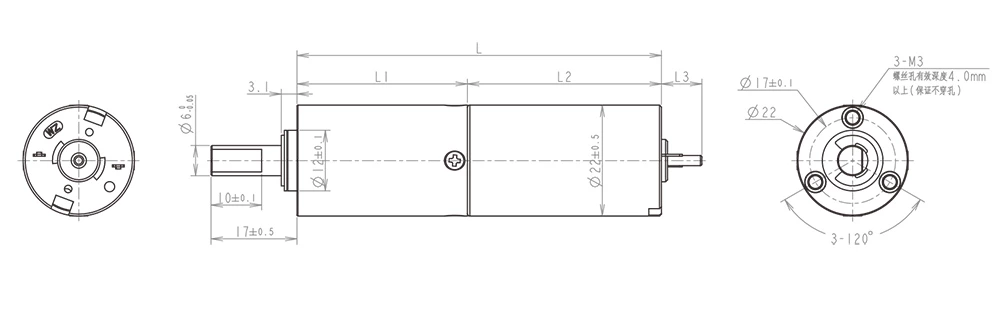

Resim çizme:
Motor Özellikleri:
| Motorlar (Opsiyonel) |
Fırçasız DC motor, Çekirdeksiz motor, Step motor |
| Voltaj (Opsiyonel) |
3-24V |
| Giriş Hızı |
≤15000rpm |
| Akım |
300mA maks |
Performans verisi:
| modeli |
Anma Hızı |
Max hız |
Maksimum Anma Tork |
Maksimum Anında Tork |
Azaltma Oranı |
Uzunluk |
Toplam uzunluk |
| |
rpm |
rpm |
gf.cm |
gf.cm |
|
mm |
mm |
| ZWBPD022022-4 |
1875 |
7500 |
8000 |
20000 |
4 |
19.1 |
57.5 |
| ZWBPD022022-6 |
1250 |
5000 |
8000 |
20000 |
6 |
19.1 |
57.5 |
| ZWBPD022022-16 |
469 |
1875 |
8000 |
20000 |
16 |
26.4 |
64.8 |
| ZWBPD022022-24 |
313 |
1250 |
8000 |
20000 |
24 |
26.4 |
64.8 |
| ZWBPD022022-36 |
208 |
833 |
8000 |
20000 |
36 |
26.4 |
64.8 |
| ZWBPD022022-64 |
117 |
469 |
8000 |
20000 |
64 |
33.7 |
72.1 |
| ZWBPD022022-96 |
78 |
313 |
8000 |
20000 |
96 |
33.7 |
72.1 |
| ZWBPD022022-144 |
52 |
208 |
8000 |
20000 |
144 |
33.7 |
72.1 |
| ZWBPD022022-216 |
35 |
139 |
8000 |
20000 |
216 |
33.7 |
72.1 |
| ZWBPD022022-256 |
29 |
117 |
8000 |
20000 |
256 |
41.0 |
79.4 |
| ZWBPD022022-384 |
20 |
78 |
8000 |
20000 |
384 |
41.0 |
79.4 |
| ZWBPD022022-576 |
13 |
52 |
8000 |
20000 |
576 |
41.0 |
79.4 |
| ZWBPD022022-864 |
9 |
35 |
8000 |
20000 |
864 |
41.0 |
79.4 |
| ZWBPD022022-1296 |
6 |
23 |
8000 |
20000 |
1296 |
41.0 |
79.4 |
* Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir. Bunlar yalnızca referans amaçlıdır ve gerektiği gibi özelleştirilebilir.
