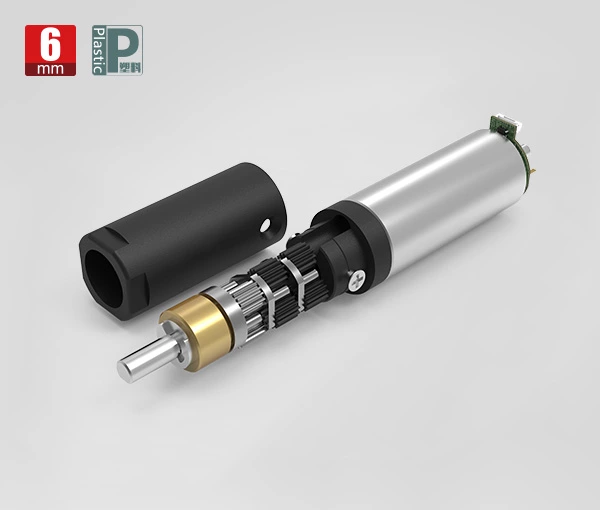

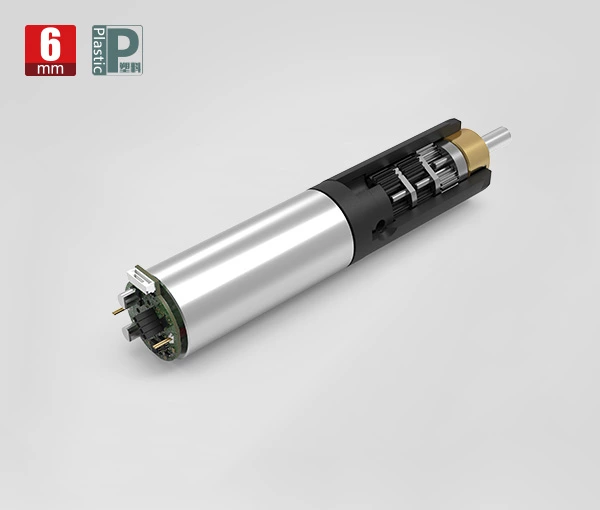

6V DC Dişli Motor (6mm)

Modeli:

Gerilim
3-12V
Yük Akımı
100mA
Anma Hızı
4-1563rpm
Nominal Tork Maks. (gf.cm)
250-600gf.cm
Nominal Tork Maks. (mNm)
24.51-58.83mNm
Azaltma Oranı
4.8-1707.9
Toplam uzunluk
23,7-30,9 mm

Şanzıman Özellikleri:

Rulman Gözenekli yatak Rulman yatağı
Eksenel Endplay ≤0.3mm ≤0.3mm
Çıkış Miline Radyal Yükleme ≤0.3N ≤4N
Çalışma sıcaklığı -20℃ ~ +85℃

parametreler:

Şanzıman Aşamaları 1 2 3 4
Azaltma Oranı 5/6 23/31/41 110/148/198/266 531/711/952/1275/1708
Maks Nominal Tork (gf.cm max) 250 250 250 250
Maks Anlık Tork (gf.cm max) 600 600 600 600
Şanzıman Verimliliği (%) 85 72 57 49
Uzunluk (mm) 9.7 12.1 14.5 16.9

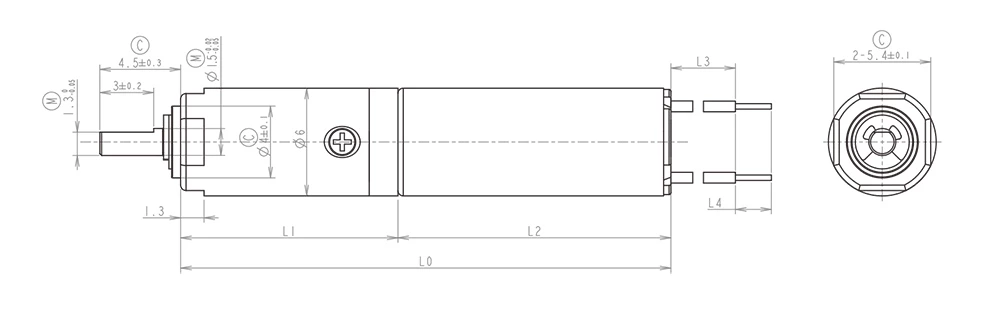

Resim çizme:

6mm şanzıman çizimi

Motor Özellikleri:

Motorlar (Opsiyonel) Çekirdeksiz motor, Step motor
Voltaj (Opsiyonel) 3-12V
Giriş Hızı ≤30000rpm
Akım 100mA maksimum

Performans verisi:

modeli Anma Hızı Max hız Maksimum Anma Tork Maksimum Anında Tork Azaltma Oranı Uzunluk Toplam uzunluk
  rpm rpm gf.cm gf.cm   mm mm
ZWBPD006006-5 1563 6250 250 600 4.8 9.7 23.7
ZWBPD006006-6 1166 4666 250 600 6.43 9.7 23.7
ZWBPD006006-23 326 1302 250 600 23.04 12.1 26.1
ZWBPD006006-31 243 972 250 600 30.86 12.1 26.1
ZWBPD006006-41 181 726 250 600 41.33 12.1 26.1
ZWBPD006006-110 68 271 250 600 110.6 14.5 28,5
ZWBPD006006-148 51 203 250 600 148.1 14.5 28,5
ZWBPD006006-198 38 151 250 600 198,4 14.5 28,5
ZWBPD006006-266 28 113 250 600 265.7 14.5 28,5
ZWBPD006006-531 14 57 250 600 530.8 16.9 30.9
ZWBPD006006-711 11 42 250 600 711.0 16.9 30.9
ZWBPD006006-952 8 32 250 600 952.2 16.9 30.9
ZWBPD006006-1275 6 24 250 600 1275.2 16.9 30.9
ZWBPD006006-1708 4 18 250 600 1707.9 16.9 30.9

* Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir. Bunlar yalnızca referans amaçlıdır ve gerektiği gibi özelleştirilebilir.
