Planet Dişliler nedir?
Planet dişli trenleri olarak da bilinen planet dişliler oldukça karmaşık görünmektedir. Aslında, yetenekli bir dişli mühendisi, bir planet dişli sistemi tasarlamanın tüm karmaşık yönlerine hakim olmalıdır. Planet dişliler hakkında daha temel bir anlayışa sahip olmak istiyorsanız, doğru yere geldiniz.
Planet Dişliler nedir?
Bir planet dişli seti, güneş dişlileri, gezegen dişlileri (uydu dişlileri olarak da adlandırılır) ve halka dişliler dahil olmak üzere üç tip dişliden oluşur. Güneş dişlisi merkezde bulunur ve torku genellikle hareketli bir taşıyıcı üzerine monte edilen planet dişlilere iletir. Planet dişli kutusunun gücü genellikle güneş dişlisinin boyutuna göre belirlenir. Daha büyük bir güneş dişlisi daha yüksek bir tork değerine izin verecektir. Gezegen dişlileri güneş dişlisinin etrafında döner ve dış halka dişli ile iç içe geçer. Uygulamaya bağlı olarak, planet dişli sistemlerinin karmaşıklığı çok basitten karmaşık bileşik sistemlere kadar değişebilir.
Neden Planet Dişli Deniyor?
Planet dişli takımları olarak da adlandırılan planet dişli takımları, farklı dişlilerin birlikte nasıl hareket ettiğine göre adlandırılır. Planet dişli kutusunda bir güneş (güneş) dişlisi, halka dişli ve iki veya daha fazla planet dişli görüyoruz. Normal olarak, güneş dişlisi tahrik edilir ve böylece, çıkış milini oluşturan, gezegen taşıyıcısında kilitli olan gezegen dişlilerini hareket ettirir. Halka dişlinin dış dünya ile sabit bir konumu vardır. Bu, adının geldiği gezegensel güneş sistemimize benziyor. Pratikte, endüstriyel otomasyonda planet dişli redüktörlerinin kullanımı hakkında sık sık konuşuyoruz. Bu nedenle güneş dişlisini giriş mili, planet dişlileri ve planet taşıyıcıyı çıkış mili ve halka dişlisini de mahfaza olarak adlandırıyoruz.
Planet Dişli Sisteminin Avantajları Nelerdir?
- Giriş ve çıkış millerinin koaksiyel düzeni
- Birkaç planet dişliye yük dağılımı
- Çoklu gezegen aşamalarının kombinasyonu sayesinde birçok dişli oranı seçeneği
- Planet dişli kutusu sabit olduğu için planet anahtarlama dişlisi olarak uygundur.
- Uygun düşük gürültülü
- Çok çeşitli uygulamalar için uygunluk
Planet Redüktörler Genellikle Nerelerde Kullanılır (Şanzımanda)?
Planet dişli sistemleri, yük birden fazla planet dişli tarafından paylaşıldığı için gerekli torku üretebilir. Geleneksel paralel eksenli dişli sistemi ile karşılaştırıldığında, bu düzenleme ayrıca daha fazla temas yüzeyi ve dişliler arasında daha büyük bir temas alanı yaratır. Bu nedenle yük daha eşit dağılır ve dişliler hasara karşı daha dayanıklıdır.
Bu yapı, ZHAOWEI DC mikro motorlarla birleştirilmiş Planet Dişli Başlıklarını yüksek tork, düşük hız ve yüksek performanslı uygulamalar için ideal hale getirir. Çoğu durumda, giriş aşamasının dişli takımı, daha yüksek bir RPM'de gürültü seviyelerini mümkün olduğunca düşük tutmak için plastikten yapılmıştır. Bazen, toz metalurjisi de genellikle planet dişli kutularında kullanılan yaygın bir teknolojidir. Metal giriş aşaması aşırı yükler için de kullanılabilir. Dişli, sağlam bir uyum sağlamak için motora dişli bir flanş aracılığıyla monte edilmiştir.
Böyle bir kombinasyon, aşağıdakiler dahil olmak üzere çok çeşitli uygulamalara katkıda bulunur:
- Torku artırmak için robotlarda
- Silindir hızını azaltmak için baskı makinelerinde
- Hassas konumlandırma için
- Tekrar üretilebilir ürünler için paketleme makinelerinde
Planet Redüktör Alırken Nelere Dikkat Etmelisiniz?
Planet dişli kutuları için satın alma kriterleri nelerdir? Cevap büyük ölçüde redüktörün tam konumuna bağlıdır. İlk olarak, birincil özellikler (örneğin: tork, boşluk, oran) doğru olmalı, ancak daha sonra ikincil (örneğin: korozyon direnci, gürültü seviyesi, yapı) ve üçüncül (örneğin: teslimat süresi, fiyat, küresel kullanılabilirlik, hizmet) doğru olmalıdır. ) özellikleri önemlidir.

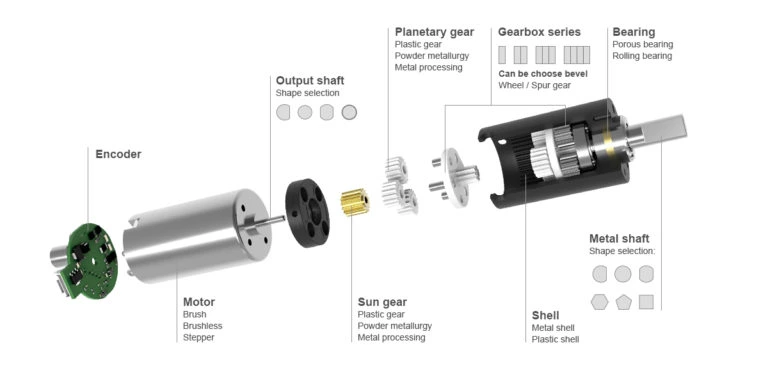

Daha spesifik olarak, dikkat etmeniz gereken ana süreçler şunlardır:
- Şaft şeklini seçin: D tipi, yuvarlak, çift düz, altıgen, beşgen ve kare. Ardından, genellikle iki türe ayrılan uygun rulmanları seçin: gözenekli rulman ve rulmanlı rulman.
- Mikro planet redüktörlerde uydu dişlileri ve güneş dişlilerinin malzemelerini seçin. Plastik dişliler, toz metalurjisi malzemeleri ve donanım işleme vardır. ZHAOWEI, ihtiyacınız olan herhangi bir uygulamaya uygun, ulaşabileceğiniz mikro planet dişli kutuları için metal ve plastik muhafazalar sağlar.
- Tek kademeli planet dişli, büyük planet dişli şanzıman oranını karşılayamaz. Bazen daha büyük bir iletim oranının gereksinimlerini karşılamak için 2 aşamalı veya 3 aşamalı ve hatta 4 aşamalı gerekir. Planet dişli sayısı arttıkça yük dağılımı artar, dolayısıyla iletilebilecek tork artar.
- Uygun bir motor seçin. ZHAOWEI, daha iyi performans için mikro planet dişli kutunuzla eşleştirilebilen fırçalı DC motorlar, DC fırçasız motorlar, step motorlar ve çekirdeksiz motorlar gibi isteğe bağlı motorlar sağlar.
Not: Daha fazla ayrıntı için (voltaj, akım, dişli oranı, çap torku, vb.), ZHAOWEI ayrıca size ilgili bilgiler ve özelleştirilmiş hizmetler sunar.
