16mm Düz Dişli Motor
Modeli:
- Malzeme
- Plastik
- Çalışma sıcaklığı
- 15-85 ℃
- Azaltma Oranı
- 13-1064:1
- Toplam uzunluk
- 32,3-38,1 mm
- Maksimum Anma Tork
- 0.2-1.2 kg.cm
- Yeterlik
- %47-73
Tarih sayfası pdf
Şanzıman Özellikleri:
| Rulman | Gözenekli yatak |
|---|---|
| Radyal yük | ≤0.4Kgf |
| eksenel yük | ≤0.2Kgf |
| Çıkış mili maks. baskı kuvveti | ≤2Kgf |
| Çıkış mili maks. radyal boşluk | ≤0.06mm |
| Çıkış mili maks. eksenel boşluk | ≤0.3mm |
| Yüksüz karartma | ≤1.5° |

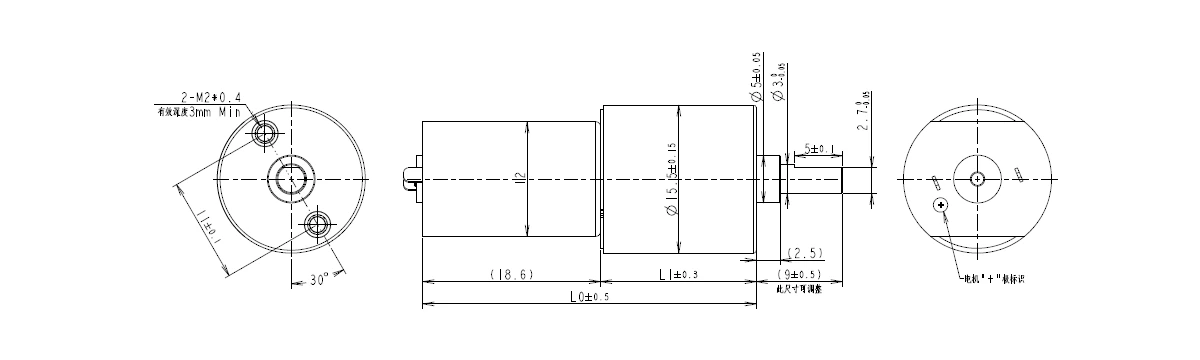

Resim çizme:
parametreler:
| Şanzıman Aşamaları | 3 | 4 | 5 | 6 | 7 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Azaltma Oranı | 13 | 20 | 30 | 41 | 55 | 84 | 113 | 154 | 210 | 255 | 283 | 384 | 525 | 707 | 1064 |
| Maks Nominal Tork (kg.cm max) | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,5 | 0,8 | 0,8 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| Maks Anlık Tork (kg.cm max) | 0.6 | 0.6 | 0.9 | 0.9 | 0.9 | 1.5 | 2.4 | 2.4 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 |
| Şanzıman Verimliliği (%) | 73 | 73 | 65 | 65 | 65 | 59 | 59 | 59 | 53 | 53 | 53 | 53 | 47 | 47 | 47 |
| Uzunluk (mm) | 13.1 | 14.7 | 16.3 | 17.9 | 19.5 | ||||||||||
| Toplam Uzunluk (mm) | 32.3 | 33.3 | 34.9 | 36.5 | 38.1 | ||||||||||
Bağıl nem: 20%~85%RH
Sıcaklık Aralığı: 15℃~85℃
