20mm Düz Dişli Motor
Modeli:
- Malzeme
- Plastik
- Çalışma sıcaklığı
- 15-85 ℃
- Azaltma Oranı
- 10-736:1
- Toplam uzunluk
- 39,6-47,2 mm
- Maksimum Anma Tork
- 0,5-2,5 kg.cm
- Yeterlik
- %47-73
Tarih sayfası pdf
Şanzıman Özellikleri:
| Rulman | Gözenekli yatak |
|---|---|
| Radyal yük | ≤0.4Kgf |
| eksenel yük | ≤0.2Kgf |
| Çıkış mili maks. baskı kuvveti | ≤2Kgf |
| Çıkış mili maks. radyal boşluk | ≤0.06mm |
| Çıkış mili maks. eksenel boşluk | ≤0.3mm |
| Yüksüz karartma | ≤1.5° |

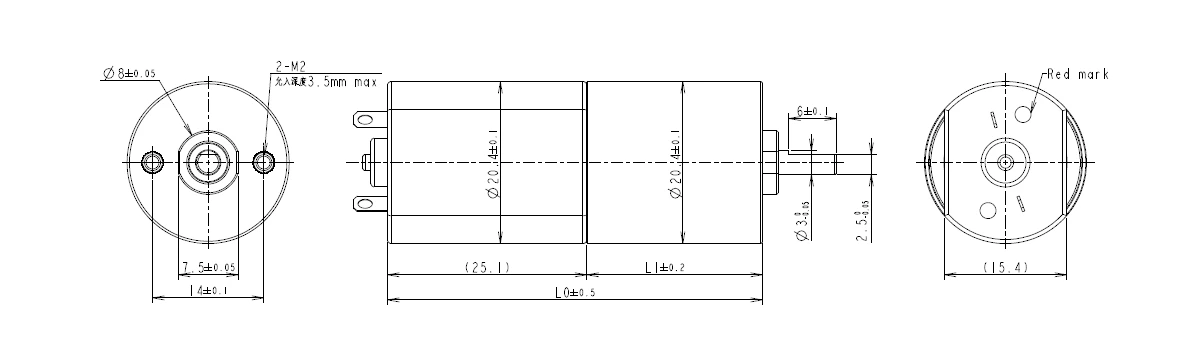

Resim çizme:
parametreler:
| Şanzıman Aşamaları | 3 | 4 | 5 | 6 | 7 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Azaltma Oranı | 10 | 13 | 21 | 28 | 36 | 52 | 67 | 88 | 99 | 125 | 162 | 188 | 212 | 270 | 301 | 393 | 454 | 512 | 652 | 736 |
| Maks Nominal Tork (kg.cm max) | 0,5 | 0.7 | 1.5 | 2.0 | 2.5 | |||||||||||||||
| Maks Anlık Tork (kg.cm max) | 1.5 | 2.1 | 4.5 | 6.0 | 7.5 | |||||||||||||||
| Şanzıman Verimliliği (%) | 73 | 65 | 59 | 53 | 47 | |||||||||||||||
| Uzunluk (mm) | 14.5 | 16.4 | 18.3 | 20.2 | 22.1 | |||||||||||||||
| Toplam Uzunluk (mm) | 39.6 | 41.5 | 43.4 | 45.3 | 47.2 | |||||||||||||||
Bağıl nem: 20%~85%RH
Sıcaklık Aralığı: 15℃~85℃
