24mm Düz Dişli Motor
Modeli:
- Malzeme
- Plastik
- Çalışma sıcaklığı
- 15-85 ℃
- Azaltma Oranı
- 13-1064:1
- Toplam uzunluk
- 43,7-51,1 mm
- Maksimum Anma Tork
- 0,7-9,0 kg.cm
- Yeterlik
- %47-73
Tarih sayfası pdf
Şanzıman Özellikleri:
| Rulman | Gözenekli yatak |
|---|---|
| Radyal yük | ≤0.5Kgf |
| eksenel yük | ≤0.4Kgf |
| Çıkış mili maks. baskı kuvveti | ≤4Kgf |
| Çıkış mili maks. radyal boşluk | ≤0.06mm |
| Çıkış mili maks. eksenel boşluk | ≤0.3mm |
| Yüksüz karartma | ≤2° |

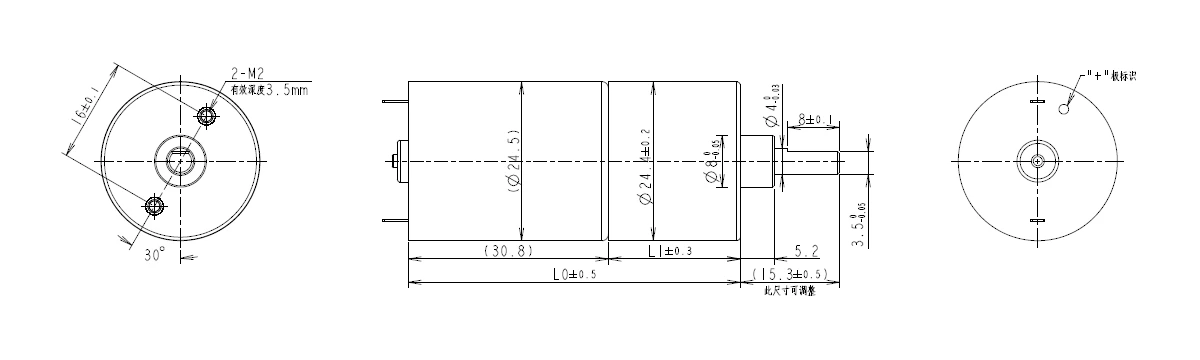

Resim çizme:
parametreler:
| Şanzıman Aşamaları | 3 | 4 | 5 | 6 | 7 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Azaltma Oranı | 13 | 20 | 30 | 46 | 62 | 94 | 128 | 174 | 235 | 319 | 434 | 591 | 783 | 1064 |
| Maks Nominal Tork (kg.cm max) | 0.7 | 1.5 | 2.5 | 3.0 | 3.0 | |||||||||
| Maks Anlık Tork (kg.cm max) | 2.1 | 4.5 | 7.5 | 9.0 | 9.0 | |||||||||
| Şanzıman Verimliliği (%) | 73 | 65 | 59 | 53 | 47 | |||||||||
| Uzunluk (mm) | 12.9 | 15.5 | 17.1 | 18.7 | 20.3 | |||||||||
| Toplam Uzunluk (mm) | 43.7 | 46.3 | 47.9 | 49.5 | 51.1 | |||||||||
Bağıl nem: 20%~85%RH
Sıcaklık Aralığı: 15℃~85℃
