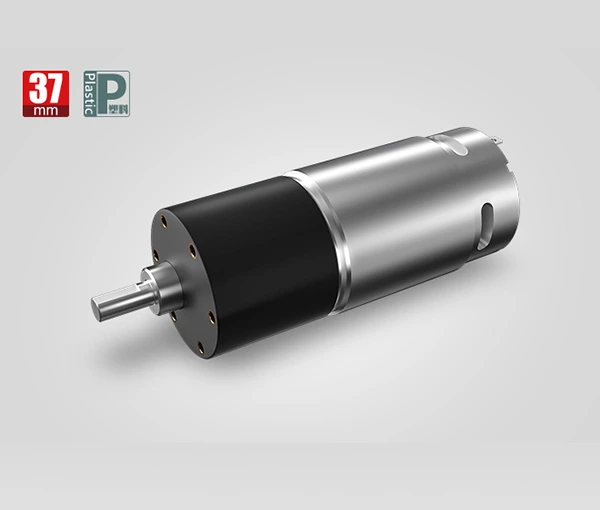

37mm Düz Dişli Motor (Eksantrik mil)

Modeli:

Malzeme
Plastik
Çalışma sıcaklığı
15-85 ℃
Azaltma Oranı
15-1236:1
Toplam uzunluk
79,0-89,0 mm
Maksimum Anma Tork
0,5-2,5 kg.cm
Yeterlik
%48-73

Şanzıman Özellikleri:

Rulman Gözenekli yatak
Radyal yük ≤1Kgf
eksenel yük ≤0.7Kgf
Çıkış mili maks. baskı kuvveti ≤5Kgf
Çıkış mili maks. radyal boşluk ≤0.06mm
Çıkış mili maks. eksenel boşluk ≤0.35mm
Yüksüz karartma ≤2°

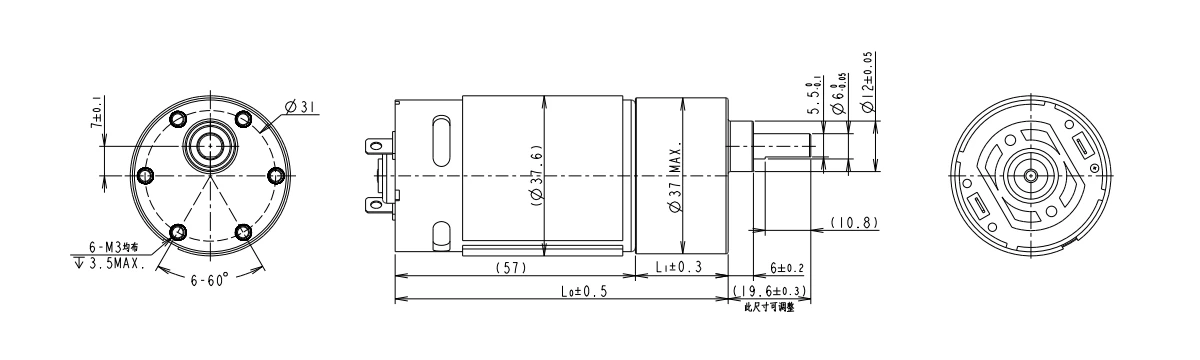

Resim çizme:

MC037E

parametreler:

Şanzıman Aşamaları 3 4 5 6 7
Azaltma Oranı 23 33 49 62 79 101 134 169 214 177 364 461 584 755 975 1258 1593 2059 2660 3023
Maks Nominal Tork (kg.cm max) 2 2 3 3 3 3 4 4 4 4 5 5 5 5 5 6 6 6 6 6
Maks Anlık Tork (kg.cm max) 6 6 9 9 9 9 12 12 12 12 15 15 18 18 18 18 18 18 18 18
Şanzıman Verimliliği (%) 73 65 59 53 48
Uzunluk (mm) 22.0 24.5 27.0 29,5 32.0
Toplam Uzunluk (mm) 79.0 81.5 84.0 86.5 89.0

Bağıl nem: 20%~85%RH

Sıcaklık Aralığı: 15℃~85℃
