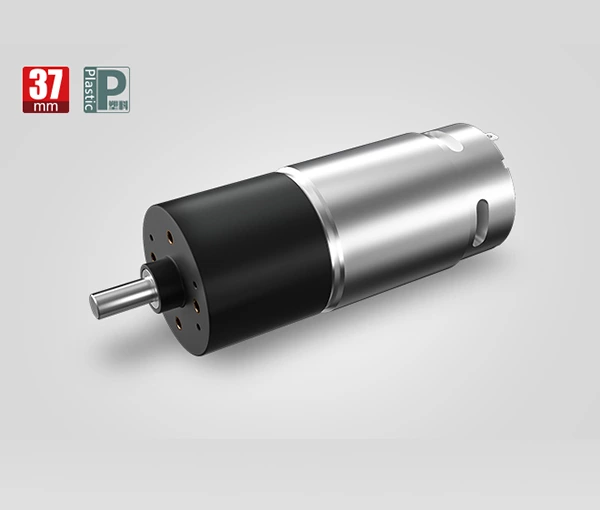

37mm Düz Dişli Motor
Modeli:
- Malzeme
- Plastik
- Çalışma sıcaklığı
- 15-85 ℃
- Azaltma Oranı
- 12-1049:1
- Toplam uzunluk
- 79,0-89,0 mm
- Maksimum Anma Tork
- 3.0-9.0 kg.cm
- Yeterlik
- %22-%32
Tarih sayfası pdf
Şanzıman Özellikleri:
| Rulman | Gözenekli yatak |
|---|---|
| Radyal yük | ≤1Kgf |
| eksenel yük | ≤0.7Kgf |
| Çıkış mili maks. baskı kuvveti | ≤5Kgf |
| Çıkış mili maks. radyal boşluk | ≤0.06mm |
| Çıkış mili maks. eksenel boşluk | ≤0.35mm |
| Yüksüz karartma | ≤2° |

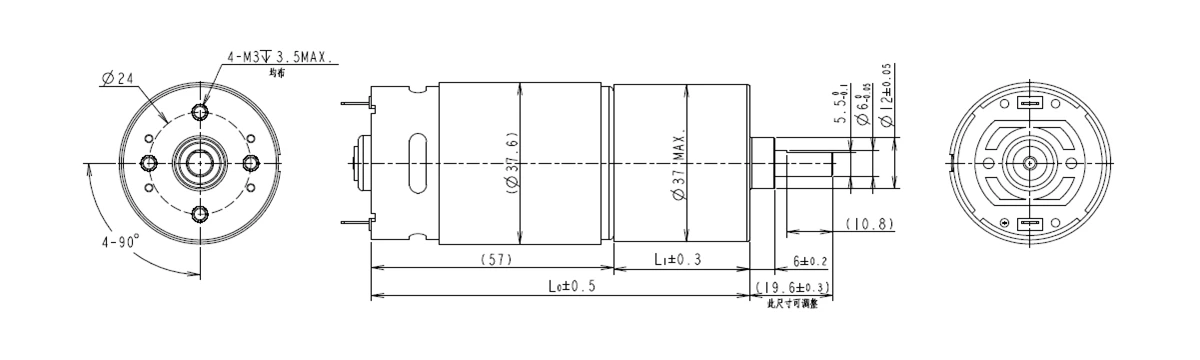

Resim çizme:
parametreler:
| Şanzıman Aşamaları | 2 | 3 | 4 | 5 | 6 | 7 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Azaltma Oranı | 6 | 9 | 14 | 20 | 29 | 42 | 53 | 80 | 101 | 128 | 166 | 218 | 282 | 350 | 452 | 583 | 753 | 953 | 1232 | 1591 | 1809 |
| Maks Nominal Tork (kg.cm max) | 2.0 | 3.0 | 4.5 | 6.0 | 7.5 | 9.0 | |||||||||||||||
| Maks Anlık Tork (kg.cm max) | 6.0 | 9.0 | 18.0 | 18.0 | 18.0 | 18.0 | |||||||||||||||
| Şanzıman Verimliliği (%) | 81 | 73 | 65 | 59 | 53 | 48 | |||||||||||||||
| Uzunluk (mm) | 19.5 | 22.0 | 24.5 | 27.0 | 29,5 | 32.0 | |||||||||||||||
| Toplam Uzunluk (mm) | 76,5 | 79.0 | 81.5 | 84.0 | 86.5 | 89.0 | |||||||||||||||
Bağıl nem: 20%~85%RH
Sıcaklık Aralığı: 15℃~85℃
