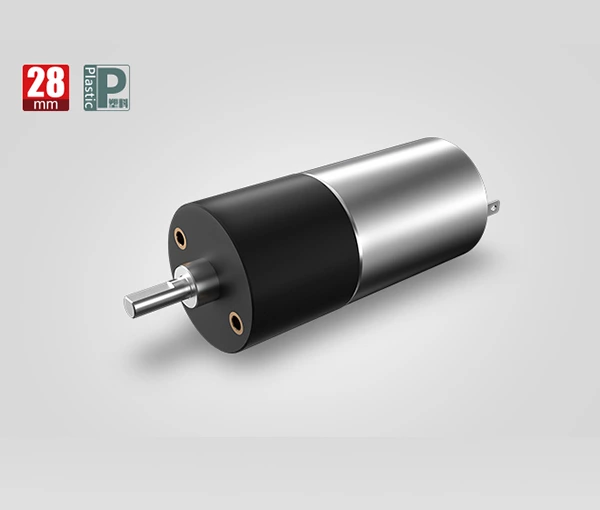

28mm Düz Dişli Motor
Modeli:
- Malzeme
- Plastik
- Çalışma sıcaklığı
- 15-85 ℃
- Azaltma Oranı
- 13-764:1
- Toplam uzunluk
- 52.7-61.9 mm
- Maksimum Anma Tork
- 1.0-4.0 kg.cm
- Yeterlik
- %47-73
Tarih sayfası pdf
Şanzıman Özellikleri:
| Rulman | Gözenekli yatak |
|---|---|
| Radyal yük | ≤0.5Kgf |
| eksenel yük | ≤0.4Kgf |
| Çıkış mili maks. baskı kuvveti | ≤4Kgf |
| Çıkış mili maks. radyal boşluk | ≤0.06mm |
| Çıkış mili maks. eksenel boşluk | ≤0.3mm |
| Yüksüz karartma | ≤2° |

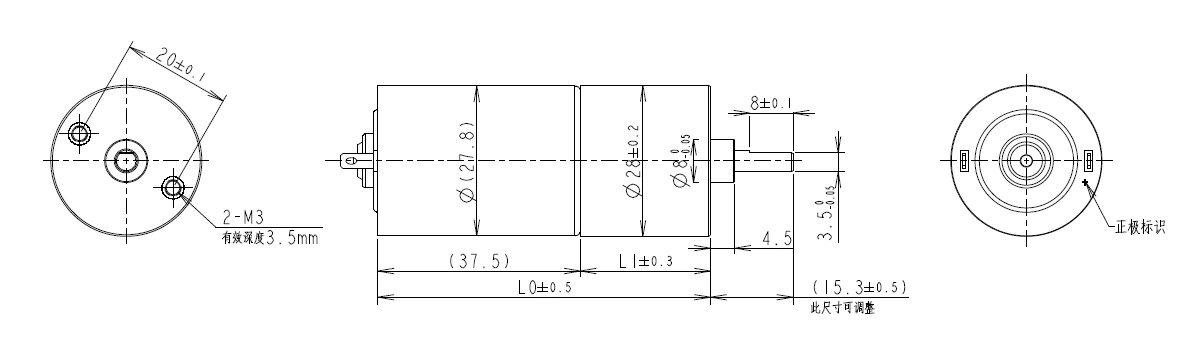

Resim çizme:
parametreler:
| Şanzıman Aşamaları | 3 | 4 | 5 | 6 | 7 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Azaltma Oranı | 13 | 16 | 29 | 35 | 42 | 62 | 81 | 110 | 156 | 199 | 227 | 290 | 363 | 438 | 599 | 764 |
| Maks Nominal Tork (kg.cm max) | 1.0 | 2.0 | 3.0 | 4.0 | 4.0 | |||||||||||
| Maks Anlık Tork (kg.cm max) | 3.0 | 6.0 | 9.0 | 12.0 | 12.0 | |||||||||||
| Şanzıman Verimliliği (%) | 73 | 65 | 59 | 53 | 47 | |||||||||||
| Uzunluk (mm) | 14.9 | 17.2 | 19.5 | 21.8 | 24.1 | |||||||||||
| Toplam Uzunluk (mm) | 52.7 | 55.0 | 57.3 | 59.6 | 61.9 | |||||||||||
Bağıl nem: 20%~85%RH
Sıcaklık Aralığı: 15℃~85℃
