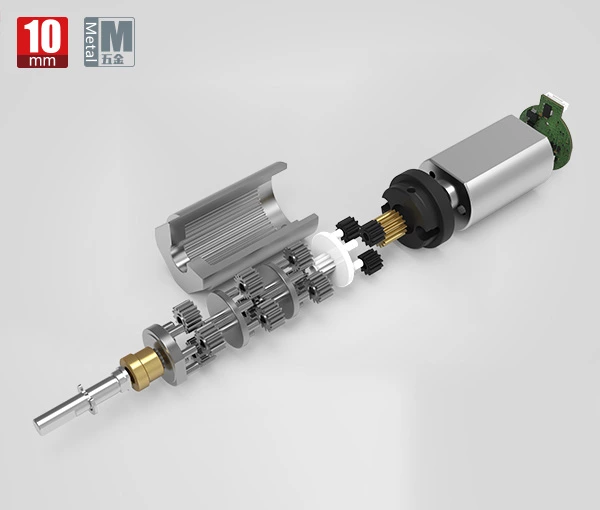

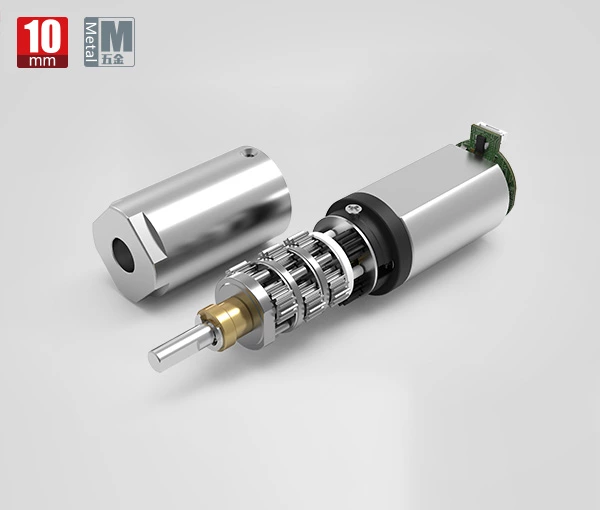

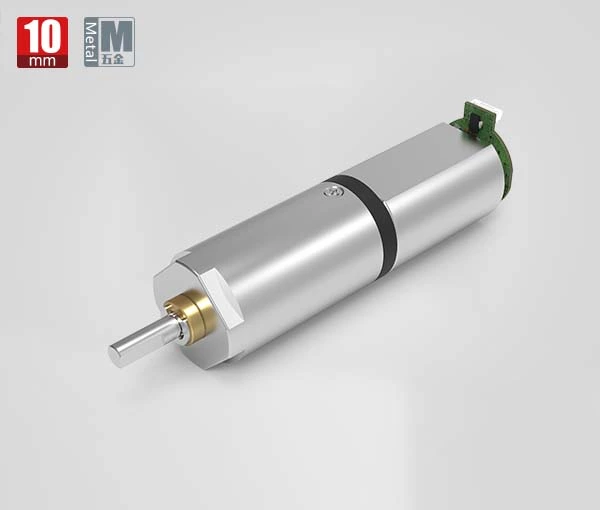

10mm Step Motor

Modeli:

Gerilim
3-24V
Yük Akımı
150mA
Anma Hızı
17-3917 rpm
Nominal Tork Maks. (gf.cm)
500-1000gf.cm
Nominal Tork Maks. (mNm)
49.03-98.07mNm
Azaltma Oranı
3-809
Toplam uzunluk
24,7-34,0 mm



Şanzıman Özellikleri:

Rulman Gözenekli yatak Rulman yatağı
Eksenel Endplay ≤0.3mm ≤0.2mm
Çıkış Miline Radyal Yükleme ≤2N ≤7N
Çalışma sıcaklığı -20℃ ~ +85℃

parametreler:

Şanzıman Aşamaları 1 2 3 4
Azaltma Oranı 3/5 13/19/28 46/69/102/151 168/249/368/546/809
Maks Nominal Tork (gf.cm max) 1000 1000 1000 1000
Maks Anlık Tork (gf.cm max) 2000 2000 2000 2000
Şanzıman Verimliliği (%) 87 74 63 56
Uzunluk (mm) 9.7 12.8 15.9 19.0

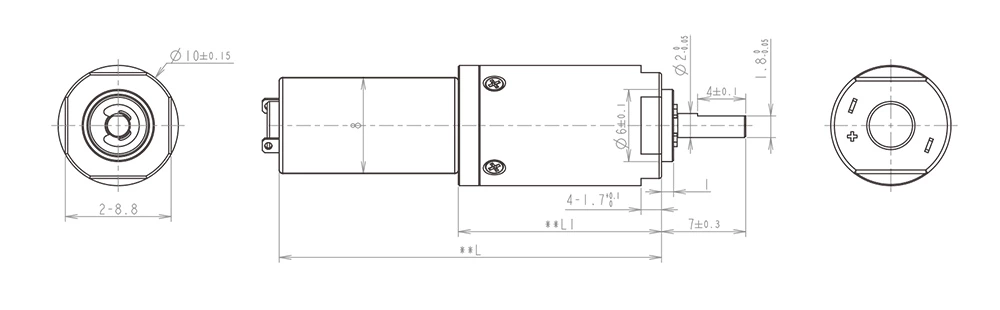

Resim çizme:

10mm şanzıman çizimi

Motor Özellikleri:

Motorlar (Opsiyonel) Fırçalı DC motor, Çekirdeksiz motor, Step motor
Voltaj (Opsiyonel) 3-24V
Giriş Hızı ≤30000rpm
Akım 150mA maksimum

Performans verisi:

modeli Anma Hızı Max hız Maksimum Anma Tork Maksimum Anında Tork Azaltma Oranı Uzunluk Toplam uzunluk
  rpm rpm gf.cm gf.cm   mm mm
ZWBMD010010-3 3917 7500 1000 2000 3 9.7 24.7
ZWBMD010010-5 2645 5000 1000 2000 5 9.7 24.7
ZWBMD010010-13 1085 2308 1000 2000 13 12.8 27.8
ZWBMD010010-19 742 1579 1000 2000 19 12.8 27.8
ZWBMD010010-28 504 1071 1000 2000 28 12.8 27.8
ZWBMD010010-46 307 652 1000 2000 46 15.9 30.9
ZWBMD010010-69 204 435 1000 2000 69 15.9 30.9
ZWBMD010010-102 138 294 1000 2000 102 15.9 30.9
ZWBMD010010-151 93 199 1000 2000 151 15.9 30.9
ZWBMD010010-168 84 179 1000 2000 168 19.0 34.0
ZWBMD010010-249 57 120 1000 2000 249 19.0 34.0
ZWBMD010010-368 38 82 1000 2000 368 19.0 34.0
ZWBMD010010-546 26 55 1000 2000 546 19.0 34.0
ZWBMD010010-809 17 37 1000 2000 809 19.0 34.0

* Yukarıdaki özellikler önceden haber verilmeksizin değiştirilebilir. Bunlar yalnızca referans amaçlıdır ve gerektiği gibi özelleştirilebilir.
